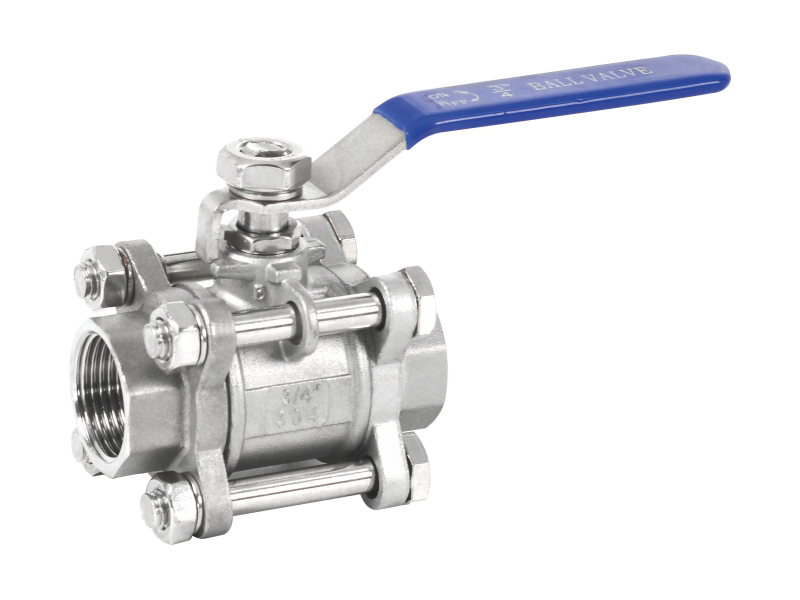

內螺紋三片式球閥/中型

內螺紋三片式球閥/中型執行標準
防爆闊桿/全通徑
適用溫度范圍 -20 to120℃
使用壓力 ≤1.6MPa
設計制造 GB/T-12237/ANSIB16.34
尺寸參照 GB/T-9113.1/ASME B 16.5 CLASS 150
長度 GB/T-12221/ASMWB16.1
螺紋標準 BSPT/BSP/NPT/DIN/JIS/RC/G
檢查與測試 GB/T-13927/API598

材料列表
部件名稱 材質
閥體 WCB CF8M CF8
閥蓋 WCB CF8M CF8
SS316 SS304 SS304
閥桿 SS316 SS304 SS304
閥座 PTFE RTFE RTFE
閥桿密封 PTFE PTFE PTFE
中頭墊 PTFE PTFE PTFE
填料壓套 SS202 SS202 SS202
手柄 SS202 SS202 SS202
鎖片 - - -
膠套 PLASTIC PLASTIC PLASTIC
彈墊 SS202 SS202 SS202
螺母 SS202 SS202 SS202
螺栓 SS202 SS202 SS202

外形尺寸
NPS DN d L H W 4-d
1/4” 6 11.5 65 46 95 7
3/8“ 10 12 65 45 95 7
1/2” 15 15 60 46 110 8
3/4“ 20 20 70 54 110 8.5
1“ 25 25 80 64 140 8.5
1-1/4” 32 32 90 69 140 10
1-1/2“ 40 38 100 76 155 10
2” 50 50 119 86 180 11
2-1/2” 65 65 167 120 220 16
3” 80 80 - 150 260 18
4” 100 100 - 170 350 20

?
